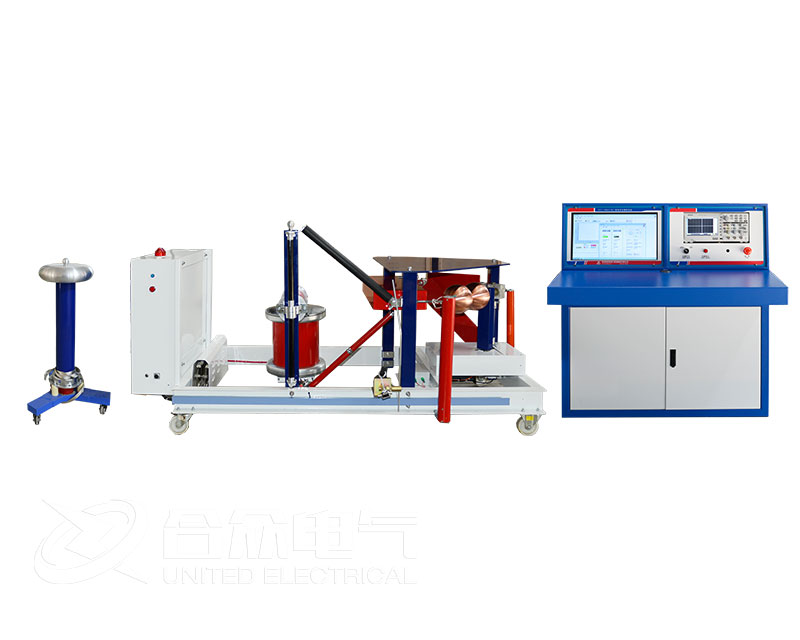

沖擊電壓發生器技術原理及選型方法
沖擊電壓發生器是高壓試驗室的核心設備，用于模擬雷擊和開關操作等瞬態過電壓，以檢驗電氣設備的絕緣強度。以下是關于其原理、應用與選型的系統解析。
1. 主要技術原理
沖擊電壓發生器產生高壓脈沖的核心是 Marx 多級回路 原理，實現了“并聯充電、串聯放電”。
-
充電過程：多個儲能電容器通過充電電阻并聯連接，由一臺直流高壓電源同時充電，各電容器電壓相同。
-
放電過程：充電完成后，觸發點火球隙擊穿。第一個球隙擊穿后，產生的壓差會依次觸發后續所有球隙。此時，所有電容器由并聯轉為串聯，電壓疊加，在被試品上產生數值為單級充電電壓乘以級數的高壓沖擊波。
-
波形形成：通過調整回路中的波頭電阻和波尾電阻，可以改變沖擊波的形狀，以滿足標準波形要求。
-
波形輸出：標準雷電沖擊波為 1.2/50μs，操作沖擊波為 250/2500μs。
2. 主要應用領域
沖擊電壓發生器主要用于電力、電子、軍工及科研領域，核心用途包括：
-
絕緣沖擊耐壓試驗：檢驗變壓器、電抗器、互感器、電纜等電力設備在雷電或操作過電壓下的絕緣性能，這是最常見的應用。
-
波形模擬：不僅能產生標準的雷電和操作沖擊波，高端設備還能產生截波、振蕩波等多種復雜波形，模擬更嚴苛的工況。
-
科學研究：用于材料在高電壓下的電氣性能研究、放電機理研究以及電磁兼容性測試。
3. 選型指南
選擇沖擊電壓發生器時，需重點關注以下核心參數和特性：
| 關鍵指標 | 選型考量 |
| 輸出電壓與能量 | 根據被試品電壓等級選擇。如測試110kV設備選800kV等級，35kV設備選400kV等級。同時需關注能量(kJ)，對于電纜等大電容試品，需足夠能量維持波形。 |
| 輸出波形能力 | 確認能否產生標準雷電波、操作波及特殊波形（如截波、振蕩波），確保覆蓋未來試驗需求。 |
| 負載能力 | 關注大電容負載（如GIS、長電纜）下的波形質量。帶阻濾波設計和低回路電感是關鍵，可避免波形畸變。 |
| 電壓利用系數 | 反映效率。雷電波利用系數應≥85%，操作波≥80%。系數越高，達到相同輸出電壓所需的充電電壓越低，越節能。 |
| 同步與觸發性能 | 同步范圍應大于20%，誤動率小于1%，確保每次放電穩定可靠。采用靠球觸發等技術的產品通常可靠性更高。 |
| 智能化與安全性 | 具備恒流充電自動控制、PLC智能控制、光纖隔離、過流過壓保護及多重連鎖接地。可減少人工干預并保障安全。 |
| 核心部件與結構 | 主電容器建議選用干式全絕緣型，無漏油風險且電感低。調波電阻應選用無感繞制材料，保證波形光滑。 |
總結
沖擊電壓發生器的選型需要綜合考慮被試品電壓等級、所需波形種類以及現場使用環境。對于主要測試電纜等大電容設備的用戶，應重點考察設備的負載能力；而對于追求試驗效率和精度的實驗室，自動化程度和波形分析系統則是更關鍵的評價指標。
