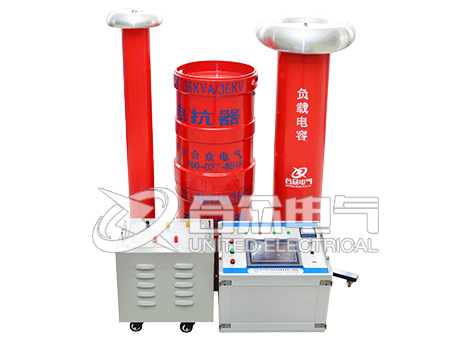

外施交流耐壓試驗是檢驗電力設備絕緣強度的“金標準”，主要用于驗證設備在工頻高壓下的安全運行能力。目前，變頻串聯諧振裝置是行業內的主流選擇，它完美解決了傳統設備笨重、對電源容量要求高的問題。

以下是其主要設備、應用范圍和選型要點的詳細介紹。

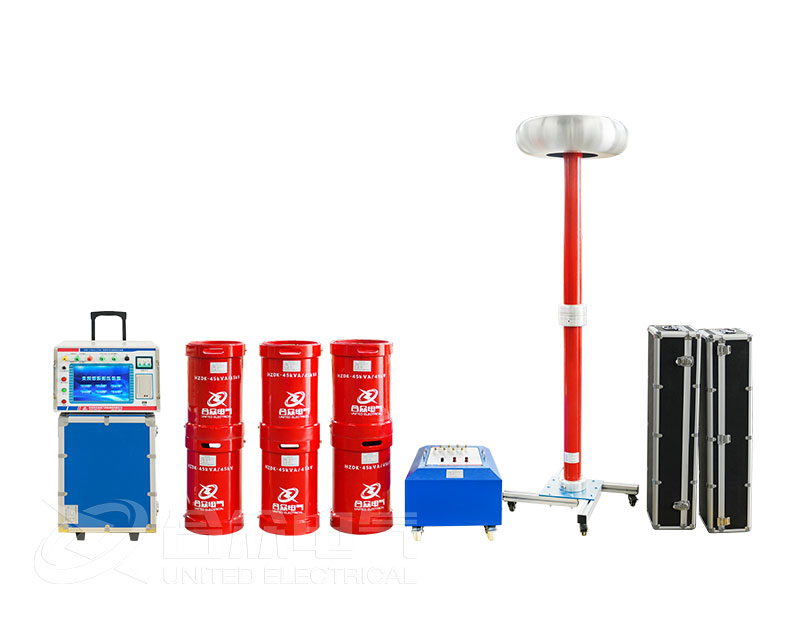

主要設備構成

一套完整的交流耐壓試驗系統通常由以下幾大核心單元組成，它們協同工作，共同完成升壓、諧振和測量任務：

設備名稱	核心作用	關鍵參數 / 特點
變頻電源	系統的“大腦”和動力源。將工頻電源（220V/380V）轉換為頻率和電壓可調的交流電，并負責整個試驗過程的自動控制與保護。	輸出頻率通常為30-300Hz，具備過壓、過流、放電保護功能。
勵磁變壓器	系統的“適配器”。將變頻電源輸出的電壓升高到合適的電壓等級，以激發串聯諧振回路。	通常設計有多個輸出電壓抽頭（如1.5kV, 3kV, 6kV等），以適應不同電壓等級的試品。
高壓電抗器	系統的“核心”。與試品的電容構成LC串聯諧振回路。通過調節電源頻率使電路發生諧振，在試品上產生高電壓。	采用模塊化設計，單節重量通常不超過30-90kg，便于現場搬運和組合。
電容分壓器	系統的“測量儀表”。用于精確測量試品兩端的高電壓，并為系統提供反饋信號，保證電壓的穩定輸出。	測量精度通常為1.5級，分壓比固定（如1500:1），用于直接讀取高壓側數值。

應用范圍

外施交流耐壓試驗主要應用于大容量、高電壓的電容性試品，具體覆蓋了電力系統中的關鍵設備：

1. 電力電纜：交聯聚乙烯電力電纜是目前最主要的應用對象。針對不同電壓等級的電纜，變頻串聯諧振裝置幾乎是現場試驗的唯一選擇。

2. 氣體絕緣全封閉組合電器（GIS）：用于驗證GIS在安裝或檢修后的整體絕緣性能，尤其適用于緊湊型變電站。

3. 電力變壓器：主要用于全絕緣變壓器的外施耐壓試驗，考核主絕緣（繞組對地及繞組間）的絕緣強度。

4. 其他高壓設備：包括發電機、電動機、高壓開關柜、絕緣子、電容器等，只要是對地電容較大的設備，都適用。

選型指南

選型的核心邏輯是：確保設備能夠輸出足夠高的電壓和足夠大的電流，以滿足被試品的試驗要求。

建議遵循以下四個步驟進行精準選型：

步驟	核心內容與計算方法	舉例說明
1. 確定試驗參數	查相關規程（如DL/T標準），明確被試品的試驗電壓值和試驗頻率范圍（通常為30-300Hz）。	對10kV電纜，試驗電壓為22kV；對35kV電纜，試驗電壓為52kV。
2. 估算試品電容	根據試品類型、長度、截面積等信息，查找或估算其電容量。這是選型最關鍵的數據。	10kV/300mm2電纜，電容量約為0.37μF/km。
3. 計算所需容量	1. 試驗電流 I=2πfCUI=2πfCU 2. 裝置容量 P=UIP=UI	對5km 10kV電纜： I≈2×3.14×35×(0.37×5)×10?6×22×103≈8.9AI≈2×3.14×35×(0.37×5)×10?6×22×103≈8.9A P≈22kV×8.9A≈196kVAP≈22kV×8.9A≈196kVA
4. 匹配設備型號	利用電抗器的串并聯組合，匹配不同的電壓和電流需求。串聯升壓，并聯增大電流。	完成上述196kVA需求，可選擇4節67.5kVA/27kV的電抗器，4節并聯使用。

選型總結：

• 電壓優先：通過電抗器串聯，使系統最高輸出電壓高于試品試驗電壓。

• 電流/容量優先：通過電抗器并聯，使系統最大輸出電流高于試品試驗電流，即系統額定容量高于計算所需容量。

• 一機多用：如果預算允許，可以選擇一套覆蓋范圍較廣的裝置（如涵蓋10kV至220kV），通過電抗器的不同組合實現“一機多用”，提升設備利用率。
