電力工程檢測涉及的儀器設備種類繁多，根據其功能和應用場景，主要可以分為以下幾大類，每一類都配有對應的典型儀器和核心應用場景。

第一類：絕緣與電氣試驗類

這類設備主要用于評估電力設備的絕緣性能和電氣強度。

核心儀器包括：

絕緣電阻測試儀，它用于測量電機、電纜、變壓器等設備的絕緣電阻，判斷是否存在受潮或老化等整體絕緣狀況；

高壓發生器和無局放試驗變壓器則用于對設備施加高電壓，進行工頻耐壓試驗，以考核其絕緣強度；

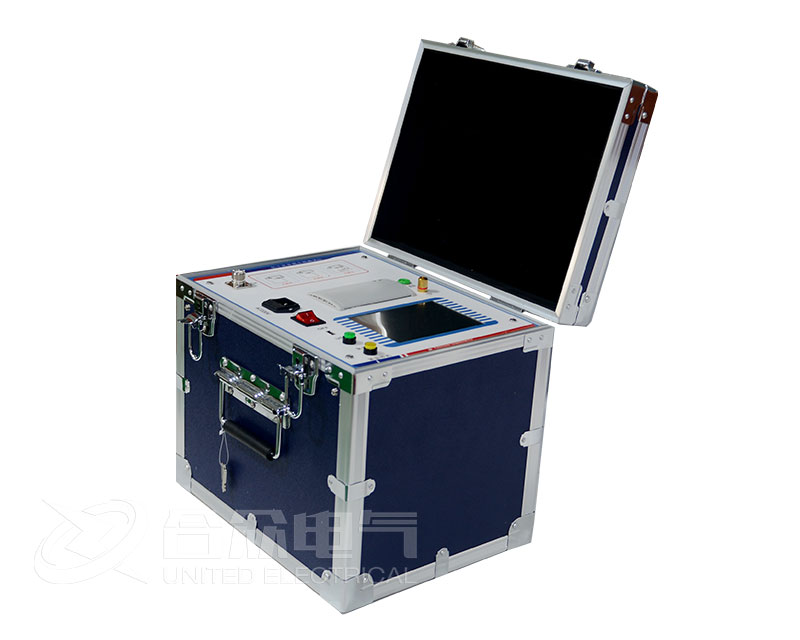

介質損耗測試儀專門用于測量電容型設備（如電流互感器、套管）的介質損耗角正切值（tanδ）和電容量，能靈敏地發現絕緣的整體受潮、老化等缺陷；

而油色譜分析儀則通過對變壓器油中溶解氣體的分析，來判斷變壓器內部是否存在過熱或放電性故障。

第二類：電能質量分析類

此類設備專注于監測和分析電網中的電能質量問題。電能質量分析儀是核心工具，它可以長時間記錄電網的電壓偏差、頻率波動、諧波畸變率、三相不平衡度等穩態參數，也能捕捉電壓暫降、暫升、瞬態脈沖等暫態事件，常用于評估電能質量是否滿足國家標準。

功率分析儀則側重于對變頻器、電機等設備的效率進行精確測量，分析輸入輸出的功率和能量損耗。高速示波器主要用于捕捉和觀察電網中微秒級甚至納秒級的快速瞬態過電壓和波形畸變，幫助分析干擾源。

第三類：帶電檢測與狀態監測類

這類技術最大的特點是設備不需要停電，就能在運行狀態下進行檢測，實現故障的早期預警。紅外熱像儀通過非接觸方式檢測設備表面的溫度分布，能直觀地發現電氣接頭過熱、設備內部發熱等缺陷，是巡檢中最常用的工具之一。

局部放電檢測儀利用超聲波或特高頻傳感器，探測開關柜、GIS（氣體絕緣全封閉組合電器）、電纜接頭等設備內部是否發生局部放電，從而發現絕緣的早期隱患。紫外線成像儀則專門用于檢測電暈放電和表面放電，常用于觀察線路絕緣子、金具等外絕緣的放電情況。

第四類：接地與繼電保護測試類

這類設備保障著電力系統的安全底線和故障切除功能。接地電阻測試儀用于測量接地網的接地電阻值，以及設備接地線的導通性，確保故障電流能安全泄入大地。繼電保護校驗儀能夠模擬各種電力系統故障（如短路、接地），向保護裝置施加準確的電壓電流，并測量其動作時間和動作值，以校驗保護裝置邏輯和定值的正確性。

此外，針對直流電源系統，還有專用的測試設備，如蓄電池組測試儀和直流斷路器測試系統，用來保障直流系統的可靠供電和保護動作的選擇性。

第五類：通用及安全測試類

這是現場工作的基礎工具。高精度數字萬用表和鉗形表用于日常的電壓、電流、電阻測量，排查簡單故障。多功能校準源用于定期校準其他儀器，確保其測量準確度。

非接觸式驗電器是所有高壓設備操作前必須使用的安全工具，用于確認設備是否確已停電。激光測距儀則常用于測量帶電設備的安全距離，或用于測繪現場設備的位置尺寸。

關于關鍵標準

在進行電能質量分析時，需要特別關注一項最新發布的國家標準：GB/T 19862-2025《電能質量監測設備通用要求》。該標準于2025年10月5日發布，并將于2026年2月1日正式實施。它全面替代了2016年的舊版，對電能質量監測設備的技術要求和分類分級做了新的規定，是選擇和使用電能質量分析儀時必須遵循的核心產品標準。
