第一類：按試驗性質分類與應用

這是最核心的分類方式，直接決定了設備的基本原理和適用場景。

1. 交流耐壓試驗設備

這是應用最廣泛的一類，能更真實地模擬設備在實際運行中承受的過電壓，對發現絕緣缺陷非常嚴格和有效。

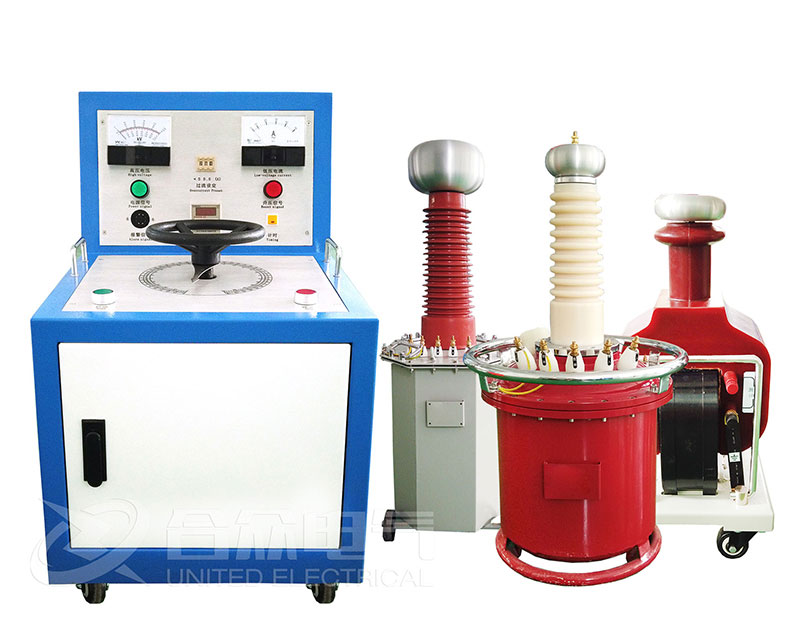

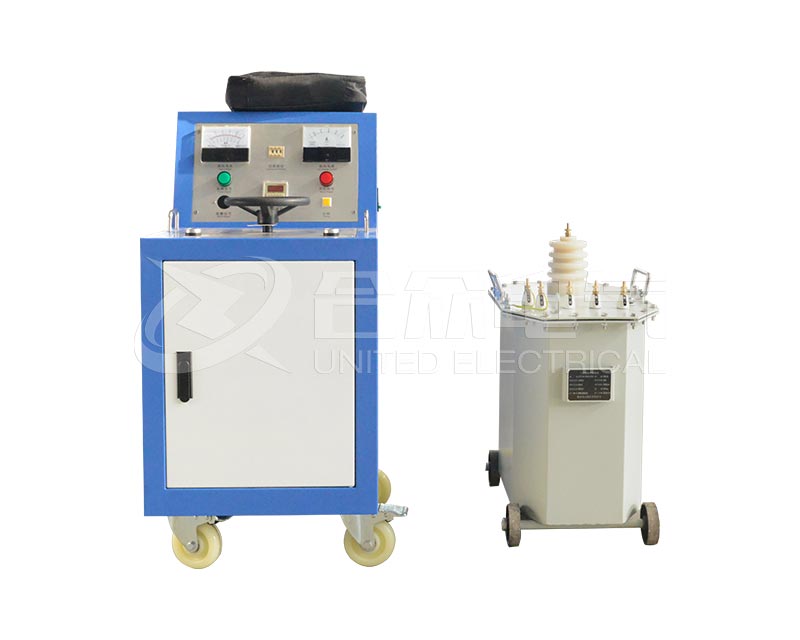

• 工頻耐壓試驗裝置（試驗變壓器）：

  • 原理：采用工頻（50/60Hz）電源，通過調壓器和升壓變壓器產生高電壓。

  • 特點：結構簡單，抗干擾能力強，輸出功率大，但設備可能較為笨重。

  • 應用：廣泛用于發電站、供配電系統、各種電氣設備和絕緣材料的出廠及預防性試驗。最新改進型號在體積、重量和局部放電控制上已有顯著提升。

• 變頻串聯諧振耐壓試驗裝置：

  • 原理：通過調節電源頻率，使回路中的電抗器電感與試品電容發生諧振，從而在試品上產生高電壓。

  • 特點：設備輕便（重量約為普通試驗變壓器的1/10-1/30）、所需電源容量?。▋H為試驗容量的1/Q）、輸出波形好、能有效保護試品故障點不受大電流燒傷。這是目前對大容量試品進行交流耐壓試驗的主流和優選方案。

  • 應用：主要針對大電容性設備，如長距離電力電纜（10kV/300mm2 電纜可達2km）、GIS、電力變壓器、大型發電機等。

2. 直流耐壓試驗設備

• 直流高壓發生器：

  • 原理：將工頻電壓整流升壓為直流高電壓。

  • 特點：設備輕便，對絕緣的損傷小，可同時測量泄漏電流，便于發現絕緣的局部缺陷和受潮老化。

  • 應用：適用于測量氧化鋅避雷器、電力電容器等容量較小的設備。常用于交流耐壓試驗前的初步檢查。對于在直流下運行的設備（如部分電力電子器件）或交流下呈低阻抗的元件（如電解電容器），必須進行直流耐壓試驗。

• 直流擊穿電壓試驗機：

  • 原理：提供可編程的直流電壓，精確測量導致絕緣材料擊穿的臨界電壓值。

  • 特點：高精度、高可控性，可精確模擬不同升壓速率、環境溫度等工況，具備微電流檢測能力以捕捉擊穿前兆。

  • 應用：主要針對固體絕緣材料的研發與質量控制，如絕緣薄膜、PCB基材、電機槽絕緣等，用于精確評估材料的介電強度。

第二類：按功能集成與自動化程度分類與應用

這類設備常見于生產線和實驗室，強調測試效率和多功能性。

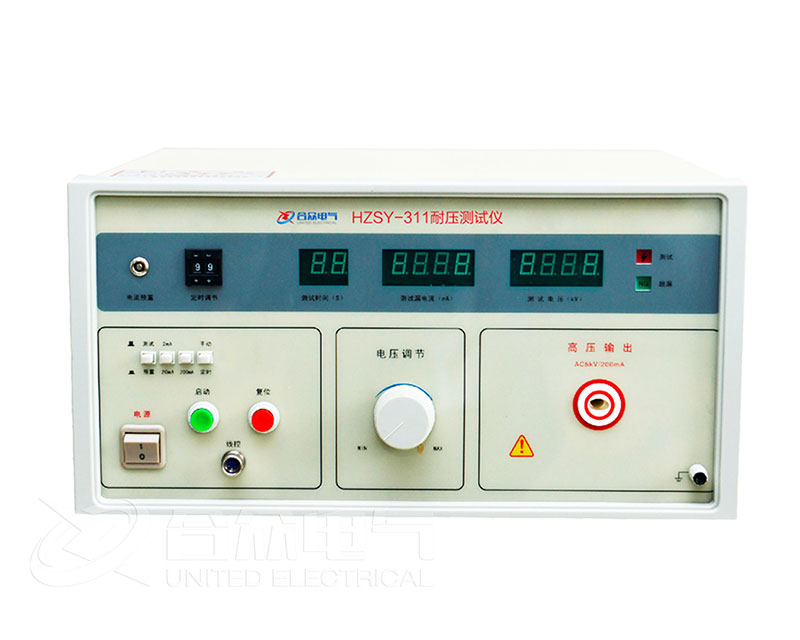

• 交/直流耐壓絕緣測試儀（安規綜合分析儀）：

  • 原理：集成了交流耐壓、直流耐壓、絕緣電阻測試等多種功能于一體的電子式儀器。

  • 特點：高度集成、智能化。除基本測試外，通常具備電弧偵測（ARC）、開短路偵測（OSC）、崩潰電壓分析、多步驟編程、與自動化產線聯機等功能。

  • 應用：非常適合電子元器件（如光耦、繼電器）、家電、新能源汽車部件（電機、電池模組）等產品的生產線批量檢測和研發實驗室精細分析。
