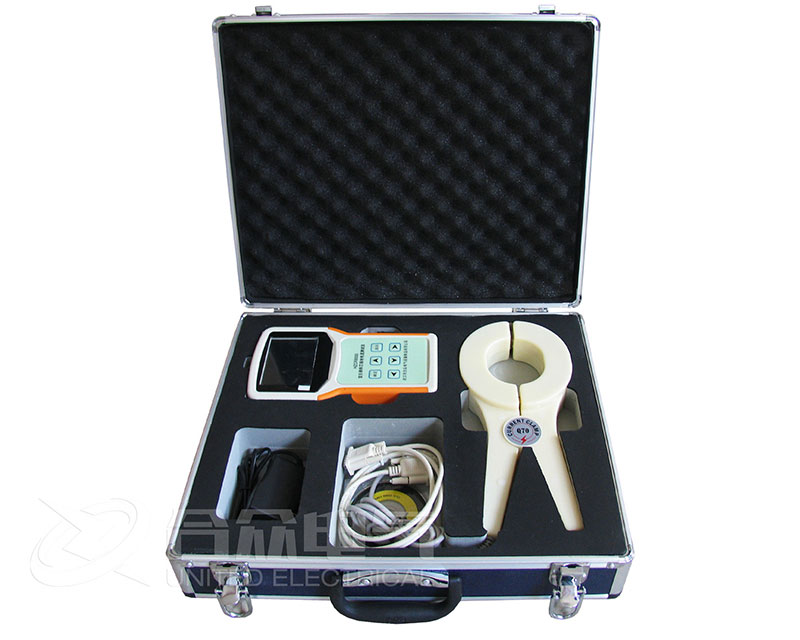

變壓器鐵芯接地電流測試儀是一種專門用于檢測電力變壓器鐵芯及夾件接地電流的專用儀器，是保障變壓器安全運行、預防鐵芯多點接地故障的重要工具。

以下是關于該儀器的詳細介紹、工作原理、功能特點及應用場景：

為什么要測量鐵芯接地電流？

在變壓器正常運行中，鐵芯必須一點接地。如果出現兩點或以上接地，就會形成閉合回路，產生環流。這個環流會導致：

• 局部過熱，燒毀鐵芯絕緣；

• 氣體繼電器動作；

• 油質分解，嚴重影響變壓器壽命和安全。

變壓器鐵芯接地電流測試儀就是為了準確捕捉這一微小但危險的變化而設計的。

主要功能與特點

現代的鐵芯接地電流測試儀通常具備以下特性：

1. 高精度微電流測量：
   變壓器正常運行時，鐵芯接地電流非常?。ㄍǔＴ诤涟布?，如小于0.1A）。一旦發生多點接地，電流會激增。儀器需要具備高分辨率來區分正常與故障狀態。

2. 抗干擾能力強：
   變電站現場電磁環境極其復雜。好的測試儀具備極強的工頻干擾抑制功能，能夠從強電場干擾中精準提取出真實的泄漏電流值。

3. 寬量程自動切換：
   既能測量正常狀態的微弱電流（mA級），也能在故障狀態下測量較大的電流（A級），無需更換檔位。

4. 在線測試：
   絕大多數測試允許在變壓器運行狀態下進行，無需停電，不影響電網正常供電。

5. 數據存儲與打印：
   現代智能儀器通常具備數據存儲、波形顯示及藍牙傳輸功能，方便生成巡檢報告。

 技術參數（參考典型型號）

• 測量范圍：通常為 0.1mA ～ 10A（AC）

• 測量精度：±(0.5% + 3個字) 或更高

• 頻率響應：45Hz ～ 65Hz（主要針對工頻）

• 顯示方式：液晶彩屏顯示實時電流值及波形

• 鉗口大?。河糜趭A住鐵芯接地引下線，通常要求能夾持較粗的接地線（如φ52mm或更大）

現場操作方法

1. 接線：打開鉗形電流表（或?qū)Ｓ脺y試儀）的鉗口，卡入變壓器鐵芯的唯一接地線上。

   • 注意：必須確?？ㄗ〉氖钦拥鼐€，不能包含分支，否則測量的是分路電流而非總電流。

2. 測量：在設備運行狀態下直接讀取電流值。

3. 判斷標準：

   • 小于 100 mA：一般認為處于正常范圍。

   • 100 mA 到 1 A：存在疑似多點接地或絕緣劣化，需要跟蹤監視。

   • 大于 1 A：通常判定為嚴重多點接地故障，需安排停電處理。
