互感器絕緣電阻的測試

測試目的

測試互感器的絕緣電阻能有效的發(fā)現(xiàn)其絕緣整體受潮、臟污、貫穿性缺陷，以及絕緣擊穿和嚴重過熱老化等缺陷。末屏對地絕緣電阻的測量能有效的監(jiān)測電容型電流互感器進水受潮缺陷。

測試接線

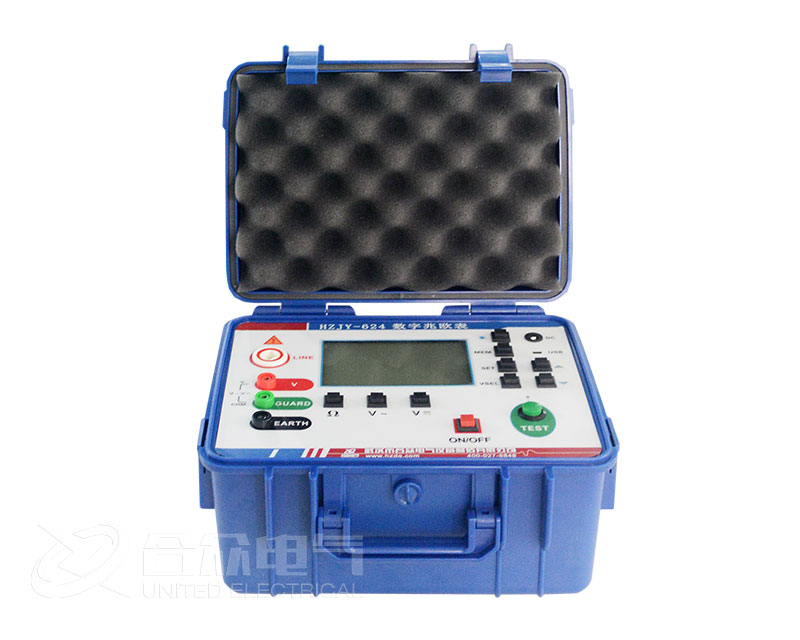

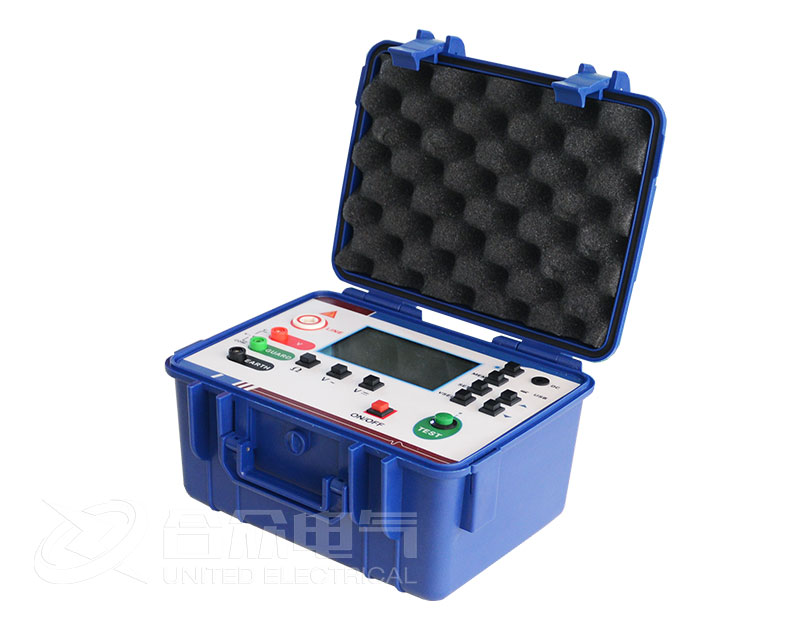

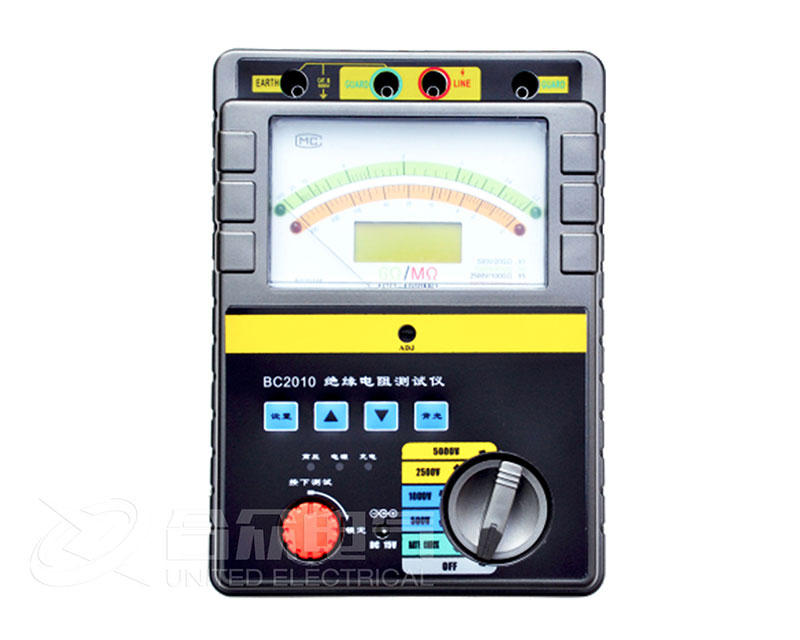

1、測量電流互感器一次繞組的絕緣電阻將電流互感器一次繞組端子P1、P2短接后接至絕緣電阻表“L”端(負極)，絕緣電阻表“E”端(正極)接地，電流互感器的二次繞組及末屏短路接地。

2、測量電流互感器末屏絕緣電阻

3、測量電流互感器二次繞組對地及之間的絕緣電阻。

注意事項

負極性接線

測量時應在天氣良好的情況下進行，且空氣相對濕度不高于80%。若遇天氣潮濕、互感器表面臟污，則需要進行“屏蔽”測量。

測試結果分析

(DL/T 596-《電力設備預防性試驗規(guī)程》)測量互感器一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻，在交接或大修，用2500V絕緣電阻表進行測量，其絕緣電阻值不宜低于3000MΩ。在預防性試驗中，其絕緣電阻值與初始值比較，不應大于50%。
