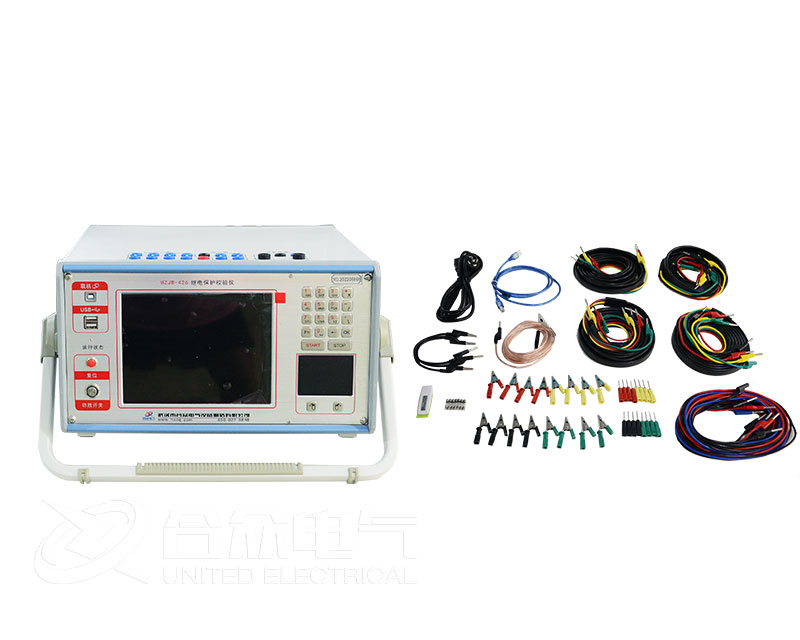

電流輸出端子

1.電流端子:可輸出交流電流和直流電流，輸出交流電流時準確度土0.1%，直流電流時準確度士0.5%。

2.當使用電流超過測試儀單相輸出的最大電流時，測試儀的三相電流源可并聯使用。

3.當要求電流放大器的輸出功率大于每相電流的最大輸出功率時，可將測試儀的電流源串聯使用。

交流電壓輸出端子

1.準確度土0.1%，每相最大輸出120V。

2.U為第四路電壓，可設為零序電壓、線路抽取電壓、或任意設置。

3.當功率不夠時，輸出電壓并聯亦可增加功率4.當輸出電壓幅值不夠時，電壓端子可串聯以增加輸出總電壓。

直流電壓輸出端子

1.直流電壓輸出:幅值0V~300V，準確度士0.5%，直流電壓110V時，輸出功率不小于50W，220V時，輸出功率不小于100W。

2.測試儀過載時啟動自動保護。

開關量輸入端子

1.開關量輸入:用于接收保護跳合閘信號，可實現保護屏的所有測試。

2.完全隔離的開入量端子不分極性，可檢測空接點、有源接點(15V-250V)。

指示燈

1.當測試儀與電源連接打開后電源燈亮起。

2.當測試儀與電腦正常聯機開始做實驗時聯機燈亮起。

3.當裝置過熱，過熱指示燈點亮告警，同時關閉電壓電流輸出。

4.當電壓輸出短路或波形失真時，電壓短路和過熱指示燈同時點亮，!蜂鳴告警，同時關閉電壓電流輸出。

5.當電流輸出開路或失真時，開路燈亮起。

6.當現場電源不能可靠接地時，要接接地端子。

1.以太網通訊接口:跟電腦網口連接實現測試儀和電腦之間的聯機，此儀器是網口的，另外還有USB口和并口的測試儀。

2.暫停:用于特殊測試目的或危險狀況下切斷電壓/電流輸出，但不能停止軟件的運行。

3.電源:打開和關閉測試儀。

開出量和后四對開入量

1.E~H為后四組開關量輸入，可實現帶開關的保護二次回路的整組傳動試驗。

2.開關量輸出:本機輸出模擬量的同時輸出啟動信號，以啟動其他裝置如記憶示波器或故障錄波器等。

1.GPS接口:外接GPS設備，可實現雙端或多端調控。

2.AC 220V 10A:外接測試儀供電的交流電源,允許電壓176V~253V，頻率40Hz60Hz 。
