一、產品概述：

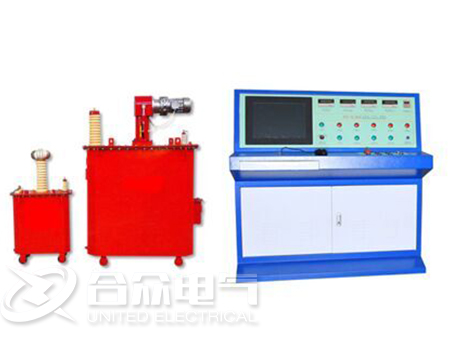

HZTG-XZ工頻調感式諧振試驗裝置，主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計 該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別名：工頻諧振、工頻串聯諧振、調感式串聯諧振、工頻調感式串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置。

二、產品特點：

1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要設定，試品擊穿閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析

2、整個裝置單件重量很輕，大不超過40kg，便于現場移動搬運

3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度工作模式為：全自動模式、手動模式、自動調諧手動升壓模式

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

產品參數

技術指標：

額定輸出電壓	0～50kV(AC有效值)及以下
輸出頻率	45～65Hz
諧振電壓波形	純正弦波，波形畸變率≤1.0%
工作時間	滿功率輸出下，一般連續工作時間5min
品質因素	10～40
頻率調節靈敏度	0.1Hz，不穩定度＜0.05%
最大試驗容量	5000kVA及其以下
工作電源	AC220V或380V±10%，工頻50Hz±5%

系列產品配置及適用范圍：

產品型號名稱	適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz)
	變頻控制臺	電抗器	激勵變壓器	分壓器	適用對象
HZTG-XZ-100/50	10kW/220V	50kV/1A一臺	10kW/5kV	50kV/500pF	發電機0.07～0.13uF 10kV電纜(300mm2)≤1.0km
		50kV/1A一臺
HZTG-XZ-150/50	15kW/380V	50kV/1.5A一臺	15kW/5kV		發電機0.13～0.2uF 10kV電纜(300mm2)≤1.5km
		50kV/1.5A一臺
HZTG-XZ-225/50	25kW/380V	50kV/1.5A兩臺	25kW/5kV		發電機0.2～0.27uF 10kV電纜(300mm2)≤2.5km
		50kV/1.5A一臺
HZTG-XZ-350/50	30kW/380V	60kV/2A兩臺	30kW/5kV		發電機0.27～0.33uF

產品彩頁

產品附件

名稱	數量	單位
變頻電源	1	臺
激勵變壓器	1	臺
固定電抗器	2～8	臺
調感電抗器	1	臺
分壓器	1	臺
負載電容	1	臺
分壓器信號線	1	套
專用連接線	若干	根
檢驗報告	1	份
說明書	1	本
合格證	1	張

產品圖集

變頻串聯諧振耐壓裝置 12.02發貨
變頻串聯諧振耐壓試驗裝置發貨現場
變頻諧振裝置客戶驗收
變頻諧振裝置客戶驗收

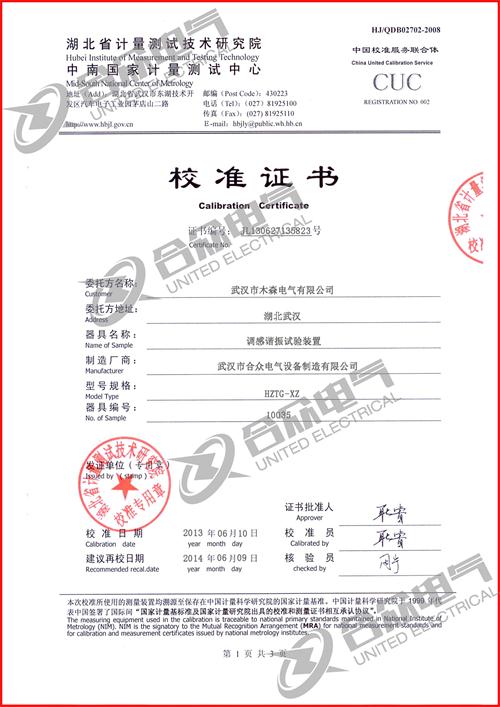

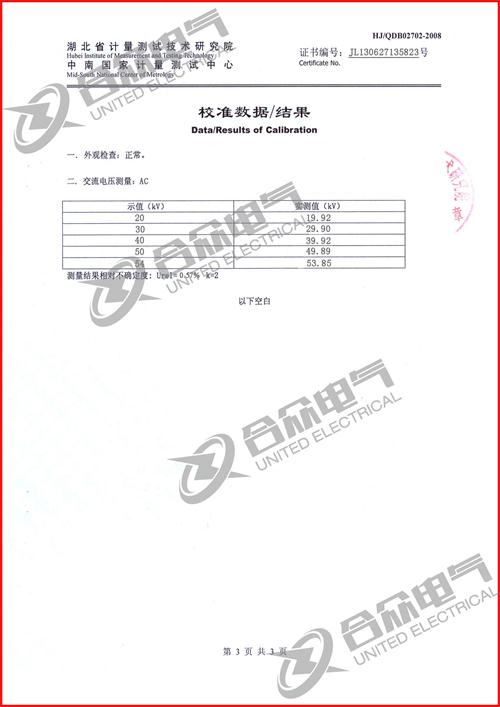

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
